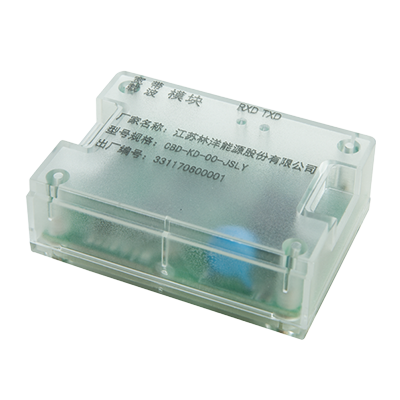

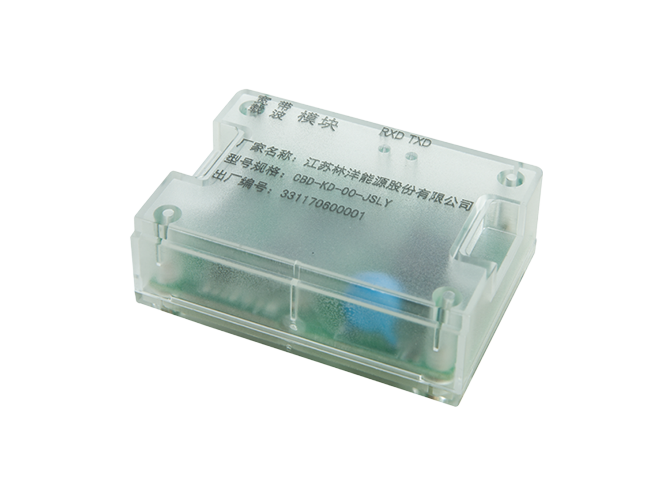

采集器宽带载波�？镃BD-KD-00-JSLY
下载产品手册
主要特点
-
基于OFDM宽带电力线载波芯片而优化设计，高性能、低功耗。
-
适应我国用电网的环境，采用调制技术，实现了数据在电力线上双向、高速、稳定的传输，解决低压电力线通信的关键技术问题。
查看全部
协议与标准
-
南网《计量自动化终端本地通信�？榻涌谛椋�2016版）》
-
Q/CSG 11109005-2013南网《低压电力用户集中抄表系统采集器技术规范》
-
Q/CSG 11109006-2013南网《计量自动化终端外形结构规范》
规格参数
采集器宽带载波模块CBD-KD-00-JSLY
| 工作电压 | DC8V~24V |
| 工作频段 | 2MHz~12MHz |
| 调制方式 | 0FDM，子载波支持 BPSK、QPSK、80AM、160AM、64QAM |
| 静态功耗 | ≤0.5W |
| 动态功耗 | ≤1.5W |
| 串口速率 | 9600bps |
| 工作温度 | -40C~85℃ |
| 工作湿度 | 10%~100%RH无冷凝 |
| 外形尺寸 | 70mm(长)x50mm(宽)x22.7mm(高) |
